在設計電解槽時，產氣量是一個關鍵的設計參數。以下是詳細的步驟和注意事項，用于計算電解槽的產氣量并進行設計。

一、電解反應與產氣量計算

電解槽的基本功能是將水分子分解成氫氣和氧氣。這一過程的化學方程式為：

從這個方程式可以看出，每電解2mol的水，就會產生2mol的氫氣和1mol的氧氣。在相同條件下，氣體的體積與其物質的量成正比。因此，我們可以通過電解的水的量來計算產生的氣體體積。

二、理論產氣量的計算

在標準狀態下（0°C，1大氣壓），電解1mol水需要2×96500庫侖的電量，這可以制取1mol氫氣和0.5mol氧氣。1mol氫氣在標準狀態下的體積為22.43升。因此，制取1摩爾氫氣所需的理論電量為：

電流測試值計算氣體產量公式：

式中:

Q-氫氣產量,單位為立方米每時(m'/h);

I-通過水電解槽小室的直流電流,單位為安(A);

n-電解小室數，個;

ηo-電流效率,可設定為100%。

三、電解效率的確定

由于電解過程中存在能量損失、電極極化、電解質濃度變化等因素，實際產氣量通常會低于理論產氣量。電解效率可以通過實驗或經驗數據來估算。電解效率的計算公式為：

四、電解槽尺寸和結構設計

設計電解槽時，需要確定以下參數：

1. 產氣量：這是設計之初就需要確定的，例如設計一個每小時產氣1000立方米的電解槽。

2. 極板的直徑/電極直徑：這決定了有效電解面積。電解面積越大，單位時間內電解的水分子就越多，產氣量也就越大。

3. 電流密度：這用于計算電解槽所需的電流。電流密度是指單位面積上通過的電流，它影響電解效率和電極的壽命。

根據這些數據，我們可以計算出所需的電解槽數量，然后進行詳細的設計。設計時還需要考慮電解槽的材質、結構、密封性等因素。

五、模擬和優化

在設計過程中，可以使用計算機模擬軟件來模擬電解槽內的反應過程，預測產氣量和其他性能指標。通過模擬結果，可以對電解槽的設計進行優化，以提高產氣量和電解效率。模擬軟件可以幫助我們預測在不同操作條件下電解槽的性能，從而在實際制造之前進行必要的調整。

六、實驗驗證和調整

最后，需要通過實驗來驗證電解槽的設計效果。在實驗過程中，可以調整電解條件、電極材料和電解質等參數，以觀察產氣量的變化。實驗結果可以用來驗證模擬的準確性，并為進一步的設計調整提供依據。

通過這些步驟，我們可以設計出高效、經濟的電解槽，以滿足不同應用場景的需求。設計過程中的每一個環節都是相互關聯的，需要綜合考慮各種因素，以達到最佳的電解效果。

每一款產品，都讓您深刻了解華氫匯的專業和專注:

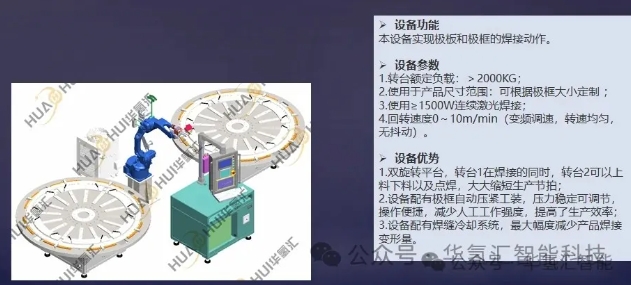

電解槽|一機雙工位極板激光焊接機（機器人）
