涉氫試驗室中配備了多種氣體監測儀用于采集試驗室的實時信息，為試驗室的安全運行保駕護航。氧氣監測儀作為監測氧氣濃度儀器的一種，可準確測量試驗室環境中氧氣濃度。電化學類型氧氣監測儀作為氧氣監測儀家族的一名成員，以其性能穩定、對氣體響應快、體積小、操作簡單、成本低等優點，被廣泛用于涉氫試驗室，在安全防護上充當著重要角色。

電化學類型的氧氣監測儀也是有使用壽命的，科學合理地使用、維護，可有效地延長氧氣監測儀的壽命，對保證其測量結果的準確度尤為重要。

— 01 —

電化學類型氧氣監測儀結構

氧氣監測儀由采樣系統、傳感器單元、報警系統、校準及控制單元等幾部分組成。

采樣系統

用于抽取或吸入檢測氣體到傳感器單元，部分型號可能無采樣系統，監測氣體通過自然擴散到達傳感器單元；

傳感器單元

為核心部件，負責監測氧氣濃度；

報警系統

用于氧氣濃度低于或高于預設限值時發出聲光報警；

校準及控制單元

用于調整監測儀的參數，確保監測的準確性。

圖片來自網絡

— 02 —

電化學類型氧氣監測儀工作原理

O2通過采樣系統進入傳感器單元，進入到傳感器單元的O2通過氣體滲透膜擴散到達陰極（鉑）時，被還原釋放出氫氧根離子：O2+2H2O+4e-=4OH-，這些氫氧根離子通過電極間的電解液到達陽極（鉛/銀），發生氧化反應：2Pb+4OH-=2PbO+2H2O+4e-，同時在電極間連接一個電阻，這樣，陰極和陽極間會產生一個與氧濃度成正比的電流。通過檢測這個電流，就反應出氣體中的氧濃度，發生異常時通過報警系統發出聲光報警。

圖片來自網絡

— 03 —

如何科學使用氧氣監測儀

氧氣監測儀的核心部件為電化學氣體傳感器，電化學氣體傳感器大都是以水溶液作為電解質，電解質的蒸發或污染以及傳感器中電極的有效成分的消耗，都會影響其使用壽命，電化學氣體傳感器的壽命期望值為2年，使用不當時壽命會更短。

科學使用方法

1、使其長期處于新鮮的空氣中即可維護其正常使用壽命；

2、定期（6個月）更換氧氣監測儀濾芯，防止粉塵進入傳感器內，污染傳感器，影響使用壽命。

— 04 —

如何保證氧氣監測儀的準確性

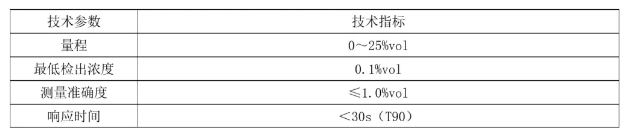

特嗨采用的電化學氧氣監測儀，主要技術參數為：

為保證氧氣監測儀測量準確性，需用標準氣體定期依據JJG365-2008《電化學氧測定儀檢定規程》、JJG693-2011《氣體分析儀檢定規程》等標準對其進行正常運行性流量檢查及示值標定。

異常處理措施

1、如發現示值誤差超出測量準確度要求，可通過校準程序或儀器內部電器指標的調整。

2、如發現使用中監測的數據異常偏低，反應非常慢，線性誤差較大，無法調整；或是剛調整好，再進行測量數值又發生了變化，則需要更換傳感器。

在更換傳感器之后，要對傳感器或儀器進行及時反復的標定，調整準確后，才能使用。

科學合理的使用、維護，可有效延長電化學類型氧氣監測儀的使用壽命，保證其測量準確性。
