一、綜述

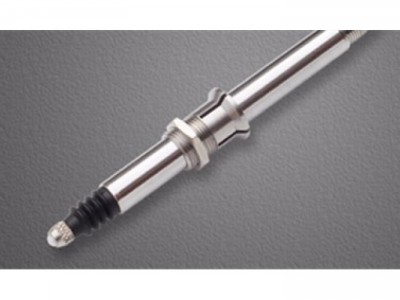

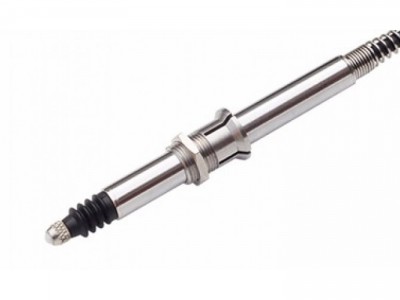

 電感測量頭又稱LVDT筆式傳感器，是標準回彈式位移傳感器的升級型號。屬于差動變壓器式位移傳感器（LVDT），型號特點是外徑φ8mm，有效行程0-2mm，0-5mm，0-8mm，精度1μm、5μm、10μm，常用于檢具，測量汽車零部件、硬盤、手機外殼等的厚度、平滑度、孔徑、尺寸。

 外配變送器，可以輸出二線制4-20mA、三線制0-5V、三線制0-10V、四線制RS485信號。變送器可以一拖一、一拖二、一拖四、一拖八，更多路的信號采集，可以定制。

二、優勢

 1、 電感測頭（LVDT筆式位移傳感器）具有優良的性能，無滑動觸點，重復精度高，穩定性好，使用壽命長久。

 2、它適用于質量控制和計量應用中的高精度，非常適合測量小行程。

 3、尺寸精小，直徑φ8mm。

 4、量程范圍為0-8mm。

 5、測軸移動部分采用專用的精密導軌；測量探頭采用耐磨的氧化鋯,鎢鋼,紅寶石；電子電路密封在304不銹鋼金屬管內，可以在潮濕和灰塵等惡劣工況中工作。

 6、電感測頭（LVDT筆形位移傳感器）供電電壓為9-28V；外配高性能信號解調器，可輸出標準信號：0-5V電壓信號或4-20mA電流信號， 可被計算機或PLC使用。

三、應用領域

電感測頭（LVDT筆式位移傳感器）可廣泛應用于航天航空，機械，建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業。

用來測量檢具、零部件的厚度、平滑度、錐度等、伸長、振動、膨脹、軸徑等。應用實例有玻璃生產檢測；汽車零件在線檢測、手機外殼平整度就檢測。

四、應用示例
